鋼中淬火金相組織狀態(tài)簡(jiǎn)介
鋼鐵材料淬火熱處理狀態(tài)下的金相組織，其中一種組織采用兩張圖片者，其放大倍數(shù)分別為100倍（a）和500倍（b）。
（1） 20鋼淬火金相組織，見(jiàn)圖4-35。

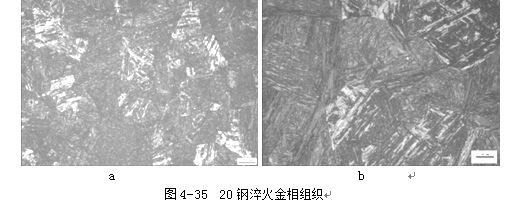

說(shuō)明：20鋼 淬火狀態(tài) 成束的板條狀低碳馬氏體
（2）45鋼淬火金相組織，見(jiàn)圖4-36。

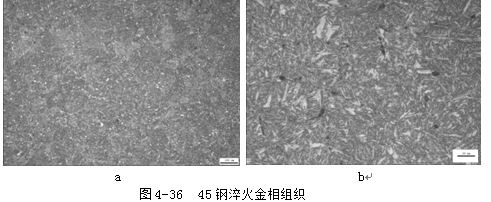

說(shuō)明：45鋼 淬火狀態(tài) 中碳馬氏體組織 板條狀馬氏體、其板條形態(tài)退化+少量白色殘余奧氏體
（3）T12鋼淬火金相組織，見(jiàn)圖4-37。
圖4-37 T12鋼淬火金相組織

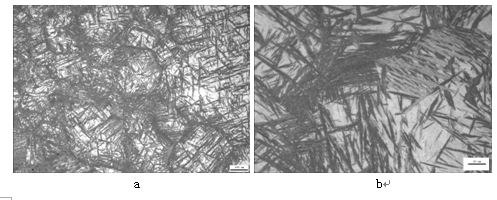

說(shuō)明：T12鋼 淬火狀態(tài) 深色針狀組織為片狀馬氏體、白色基體為殘余奧氏體
（4） T10高溫淬火金相組織，見(jiàn)圖4-38。
說(shuō)明：T10鋼 高溫淬火狀態(tài) 粗大針狀馬氏體和白色塊狀殘余奧氏體，初形成馬氏體針貫穿奧氏體晶粒，浸蝕呈深色，后形成馬氏體較短，顏色較淺
65Mn鋼不同溫度等溫淬火
（1）65Mn鋼等溫淬火金相組織，見(jiàn)圖4-39。

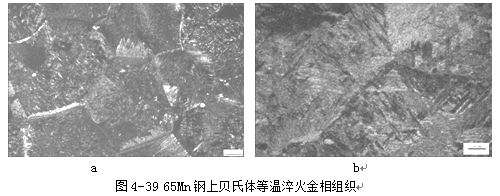

說(shuō)明：65Mn鋼上貝氏體等溫淬火狀態(tài) 羽毛狀上貝氏體、基體為索氏體+淬火馬氏體和殘余奧氏體。
(2) 65Mn鋼等溫淬火金相組織，見(jiàn)圖4-40。
圖4-40 65Mn鋼下貝氏體等溫淬火金相組織

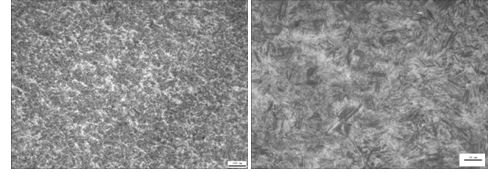

說(shuō)明：65Mn鋼 下貝氏體等溫淬火狀態(tài) 黑色針狀為下貝氏體，白色基體為殘余奧氏體和少量馬氏體。
下一篇：鋼鐵回火金相組織介紹
上一篇：鋼材在不同熱處理狀況下的金相組織展現(xiàn)
“推薦閱讀”
- 分享：線材拉拔斷裂缺陷分析
- 分享：S30408不銹鋼法蘭開(kāi)裂原因
- 分享：連桿螺栓斷裂原因
- 分享：增材制造不銹鋼的組織和性能
- 分享：新能源客車(chē)電容支架安裝螺栓的斷裂原因分析
- 分享：兩種形狀試樣的室溫旋轉(zhuǎn)彎曲疲勞性能的對(duì)比分析
- 分享：7075-T73鋁合金高鎖螺母斷裂原因
- 分享：1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過(guò)Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 分享：１０.９級(jí)高強(qiáng)螺栓頭部斷裂原因分析
【本文標(biāo)簽】：淬火金相組織檢測(cè) 鋼中淬火金相組織檢驗(yàn) 淬火金相介紹
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
