鋼鐵回火金相組織介紹
鋼鐵材料不同退火熱處理狀態(tài)下的金相組織，其中一種組織采用兩張圖片者，其放大倍數(shù)分別為100倍（a）和500倍（b）。
碳鋼、合金鋼淬火回火

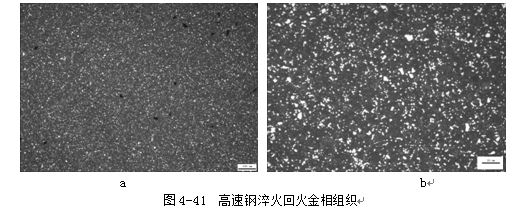

（1）高速鋼淬火＋回火金相組織，見圖4-41。
說明：高速鋼淬火回火狀態(tài) 黑色回火馬氏體基體+白色顆粒狀碳化物
Cr15鋼淬火回火的金相組織，見圖4-42。
圖 4-42 GCr15淬火回火金相組織400×
說明：GCr15鋼 正常淬火回火狀態(tài) 回火馬氏體、未溶碳化物顆粒及殘余奧氏體。黑色區(qū)是高溫區(qū)形成的隱晶馬氏體；白色區(qū)是低溫區(qū)隱晶馬氏體
40Cr鋼淬火低溫回火的金相組織，見圖4-43。
圖4-43 40Cr鋼淬火低溫回火金相組織 500×
說明：40Cr鋼 淬火低溫回火狀態(tài) 形態(tài)退化的板條馬氏體，晶粒粗大。
40Cr鋼淬火高溫回火的金相組織，見圖4-44。
說明：40Cr鋼 850℃淬火油冷后600℃回火 保留馬氏體位向的回火索氏體組 屬正常調(diào)質(zhì)處理組織
45 鋼淬火高溫回火金相組織，見圖4-45。
說明：45 鋼 調(diào)質(zhì)處理狀態(tài) 均勻細(xì)小的保持馬氏體位向的回火索氏體。
不銹鋼固溶處理
1Cr18Ni9Ti不銹鋼固溶處理金相組織，見圖4-46。
a b

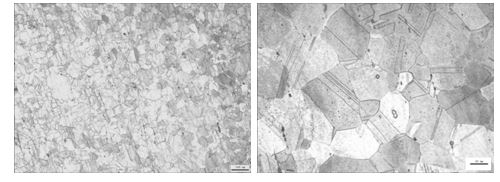

圖4-46 不銹鋼固溶處理金相組織
說明：1Cr18Ni9Ti不銹鋼 固溶處理狀態(tài) 奧氏體部分晶粒中有孿晶
浙公網(wǎng)安備 33042402000106號
