圓柱六角螺栓安裝斷裂原因失效分析
內六角圓柱頭螺釘，規格為M6×18，性能等級為8.8級，材料為35鋼，表面為銀白色鍍鋅層。螺釘安裝時，在很小的安裝應力下發生斷裂，斷裂位置均為頭桿結合處。
使用過程與結果
取2件斷裂件進行宏觀檢查與分析，2件斷裂件的斷口相同，斷口上均約有一半的區域已被氧化，顏色較深為氧化色（箭頭指處），另一部分為新鮮的扭轉斷口，見圖13-70。
圖13-70斷裂螺釘宏觀形貌

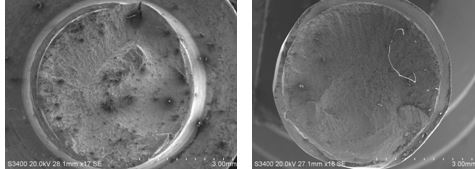

斷口掃描電鏡觀察：斷口的低倍形貌如圖13-71、13-72；裂紋起源區和擴展區已被氧化，顏色較深為氧化色，瞬斷區有明顯的扭轉塑性斷裂痕跡。
圖13-71斷口形貌 圖13-72 斷口形貌

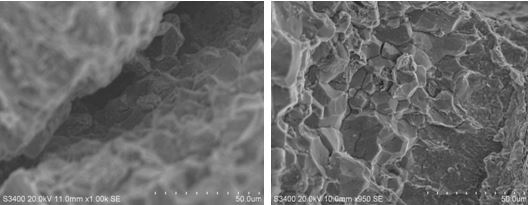

斷口的高倍微觀形貌：陳舊斷裂區包括斷裂起源區和擴展區，斷裂起源區位置靠近表面，裂紋源區和擴展區被氧化，顏色較深而陳舊；氧化斷裂區均為沿晶斷裂并有二次裂紋；斷口瞬斷區為韌窩斷口形貌，韌窩具有明顯的方向性為扭轉斷裂區，如圖13-73、13-74、13-75；
圖13-73 氧化斷裂區沿晶斷裂形貌 圖13-74沿晶斷裂和二次裂紋形貌
圖13-75 扭斷區韌窩形貌
對兩件斷裂件進行表面硬度和心部硬度進行檢測，檢測結果：兩件斷裂件的表面硬度和心部硬度基本相同，表面硬度為 178～189 HV0.3；心部硬度為282～292 HV0.3
由于表面有脫碳現象，所以，表面硬度低。但兩件斷裂件的心部硬度和表面硬度均符合ISO898.1-1999標準要求。

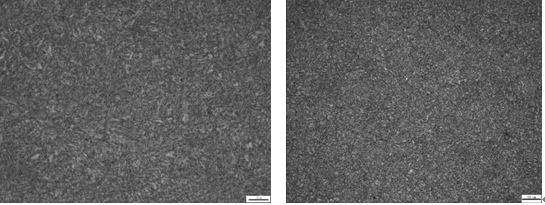

對兩件斷裂件進行金相組織檢查，金相組織均為正常均勻回火索氏體組織，見圖13-76、圖13-77。
圖13-76 回火索氏體組織 圖13-77 回火索氏體組織

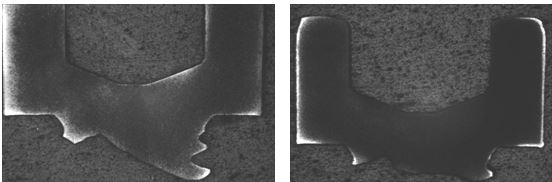

對兩件斷裂件進行金相脫碳層檢查，兩件樣品頭桿結合處均存在明顯的脫碳層，但深度較淺，見圖13-78、圖13-79。
圖13-78 頭部脫碳層 圖13-79 頭部脫碳層
對兩件斷裂件進行化學分析，兩件樣品的化學成分均符合ISO898.1-1999標準要求。
分析與討論
螺釘化學成分符合ISO898.1-1999標準要求。金相組織均為正常均勻回火索氏體組織，雖然螺釘表面存在脫碳現象，但心部硬度和表面硬度均符合ISO898.1-1999標準要求，說明螺釘斷裂與螺釘材料、組織、硬度無關。
螺釘表面雖然存在脫碳層，但螺釘斷裂與脫碳關系不大。螺釘斷口有面積較大的陳舊橫向裂紋，斷裂的主要原因是螺釘頭桿處存在橫向裂紋，
裂紋已被氧化，顏色較深而陳舊，出現在螺釘應力集中的頭桿處；微觀形貌為沿晶斷裂，并有二次裂紋。因?yàn)槁葆敳捎眯∫?guī)格的線材冷鐓成型，成型后螺紋搓絲，然后熱處理，無其他加工工序，所以，該裂紋不是原材料裂紋，也不是加工裂紋，只能是淬火時產生的淬火裂紋。
而新鮮斷口面積較小，微觀形貌為韌窩斷口形貌，韌窩具有明顯的扭轉方向性，為安裝時的安裝應力造成。
由于螺釘存在有較大面積的橫向淬火裂紋，無裂紋區的承力面積較小，在安裝扭緊力不大的情況下扭轉斷裂。
