熱鍛螺栓裂紋金相宏觀形貌檢測
10.9級熱鐓六方大螺栓，規格分別為M36和M42，材質為ML42CrMo，熱浸鍍鋅。
兩個規格的螺栓在成品檢查時，發現部分螺栓頭下R角處有裂紋，隨后采用探傷檢查，發現螺栓頭下R角處有較多的吸附磁粉的裂紋缺陷。
試驗過程與結果
螺栓熱鍛工藝：始鍛溫度1150±50℃，終鍛溫度850±50℃，中頻加熱約1-2分鐘。M36螺栓調質工藝：淬火溫度870-875℃，回火溫度575℃。M42螺栓調質工藝：淬火溫度865℃，回火溫度550℃。
對故障件螺栓宏觀檢查，螺栓頭下缺陷用肉眼不好發現，采用磁粉探傷后，發現螺栓頭下R角處有吸附磁粉的裂紋缺陷
兩個規格的螺栓，宏觀形貌見圖14-23。
兩個規格的螺栓，磁粉探傷后頭下R角處吸附磁粉的裂紋缺陷，見圖14-24。

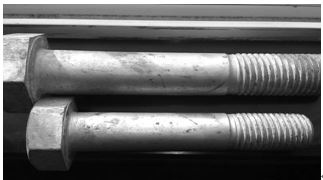

圖14-23 兩個規格螺栓宏觀形貌

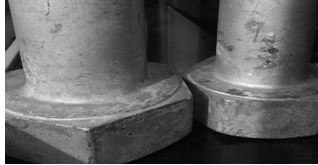

圖14-24 螺栓頭下裂紋形貌
對兩個規格的螺栓沿頭部沿軸線剖開，制樣后進行金相組織檢查。M36和M42螺栓裂紋外側的金相組織和裂紋形態基本相同，其裂紋由表及里擴展，但有的裂紋未與表面貫通；螺栓表面有較淺的全脫碳，開口裂紋的開口處也有脫碳,封閉裂紋兩側未發現脫碳，見圖14-25、圖14-26。

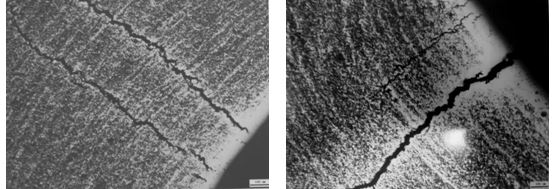

圖14-25 M36裂紋外側金相 圖14-26 M42裂紋外側金相

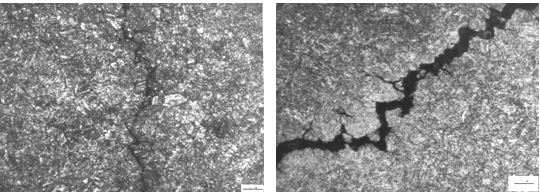

兩個規格的螺栓（M36和M42）裂紋兩側的金相組織相同，為回火索氏體組織。裂紋主要以沿晶方式擴展，沿晶走勢相同，有分支裂紋，見圖14-27、圖14-28。
圖14-29 M36螺栓心部金相組織 圖14-30 M42螺栓心部金相組織
兩個規格的螺栓頭下圓角及流線檢查，
M36螺栓圓角處的縱向剖面上變形流線完整、順暢，圓角處裂紋垂直流線擴展，尾端尖細，出現裂紋位置的圓角半徑約為3mm，大于技術要求的下限（2mm），見圖14-31。
M42螺栓圓角處的縱向剖面，可見圓角處變形流線完整、順暢，圓角處裂紋垂直流線擴展，尾端尖細，出現裂紋位置圓角半徑約為2.5mm，接近技術要求的下限（2.5mm），見圖14-32。
M36 、M42螺栓頭部流線均為橫向中心位置偏上，兩側圓角處均有明顯小折疊，說明兩批螺栓頭部鐓鍛變形不合理。
M36螺栓頭部流線，見圖14-33；M42螺栓頭部流線，見圖14-34。

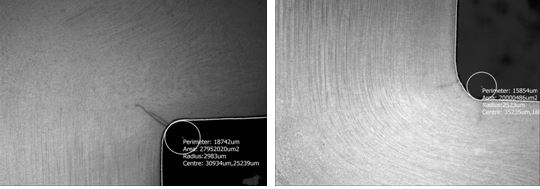

圖14-31 M36螺栓圓角處流線與裂紋形態 圖14-32 M42螺栓圓角處流線與裂紋形態

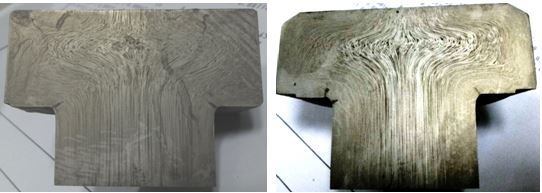

圖14-33 M36螺栓頭部流線形貌 圖14-34 M42螺栓頭部流線形貌
對兩個規格螺栓縱向剖面進行夾雜物檢查評定，根據標準《GB/T 10516-2005 鋼中非金屬夾雜物含量的測定方法》評定：
M 36螺栓夾雜物DS類（單顆粒球狀類）2.5級；D類（球狀氧化物）粗系2級，細系2級，見圖14-35。
M 42螺栓夾雜物DS類（單顆粒球狀類）2級；D類（球狀氧化物）粗系1.5級，細系2級，見圖 14-36。
