盤頭螺釘裂紋失效分析檢測
復合槽盤頭螺釘，材料為AISI 1022A，規格為10-32×0.5″，表面銀白色電鍍鋅。螺釘在安裝時未達到規定扭矩值發生斷裂。
取斷裂失效件1件，同批未安裝件3件，不同合格批3件，進行分析。
試驗過程與結果
失效件斷裂部位均為頭桿結合處，無明顯頸縮現象，斷口呈扭斷斷裂形貌特征，見圖14-70、圖14-71

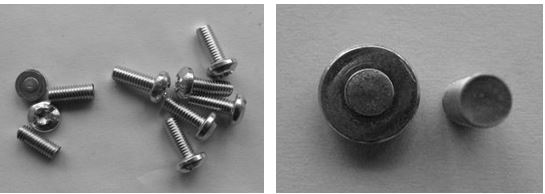

圖14-70 斷裂件與同批產品 圖14-71斷裂件宏觀形貌
對斷裂件進行化學成分檢測，結果滿足AISI 1022A材料標準要求
對斷裂件進行硬度檢測，結果為HRC20～21。
斷口觀察可見多源斷裂源，起源于頭桿結合處表面，終斷區于螺栓內部，斷口為典型的扭斷斷口，斷口形貌見圖14-72。
對失效件和合格件分別作金相組織檢查，失效件和合格件的組織相同，都為均勻的粒狀珠光體組織，見圖14-73。
圖14-72 宏觀斷口形貌
圖14-73 球化珠光體組織
對斷裂件進行化學成分檢測，結果滿足AISI 1022A材料標準要求
對斷裂件進行硬度檢測，結果為HRC20～21。
14. 分析與討論
螺釘在安裝時還沒有未達到規定扭矩值時發生斷裂。失效件斷裂部位均為頭桿結合處，無明顯頸縮現象，斷口呈扭斷斷裂形貌特征。
該批螺釘沒有進行熱處理，其金相組織為粒狀珠光體組織，屬于原材料的組織。粒狀珠光體組織的螺釘硬度值較低。
由于螺釘硬度值較低，不能滿足安裝要求，在安裝應力的作用下扭矩值沒有達到規定時，在螺釘頭桿結合處應力集中的地方發生扭斷掉頭。
14. 結論與啟示
（1）該螺釘硬度值較低不能滿足安裝要求，在安裝應力的作用下發生斷裂。
（2）該螺釘沒有進行熱處理，造成硬度值低不能滿足安裝要求。
（3）該螺釘只能適應較小的安裝應力。如果有安裝應力要求，建議進行熱處理提高強度和硬度。
