簡析抗震支架檢測項目及相應技術(shù)要求
抗震支架的檢測是一個多學科綜合性的檢測。其檢測項目主要涉及到了尺寸、外觀、鍍層厚度以及結(jié)構(gòu)件的載荷性能、耐火性能項目、腐蝕性能分析，疲勞檢測項目等共9大類型的檢測領(lǐng)域。
目前抗震支架在全國通用的檢測標準是GB/T37267.這一個標準的檢測范圍涵蓋的抗震支架性能最重要的九大領(lǐng)域檢測。想要通過這一標準的國家認可，需要第三方形式檢驗機構(gòu)出具相關(guān)的具有資質(zhì)蓋章的形式檢驗報告。下面來具體介紹一下九大檢測項目。

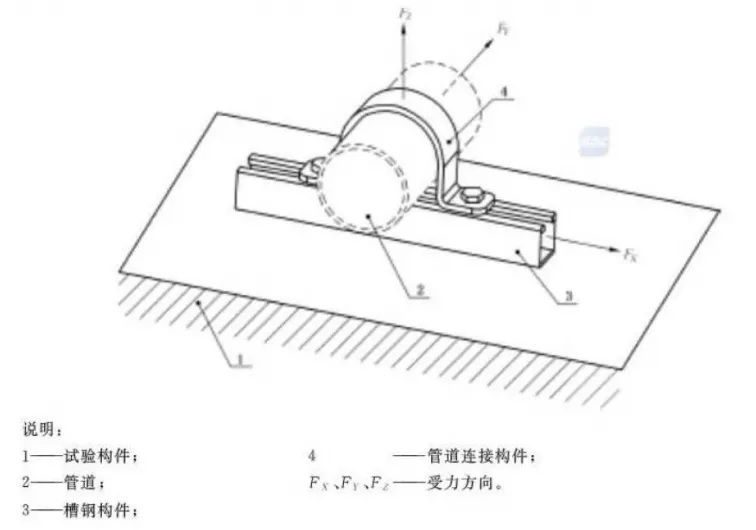

管道連接構(gòu)件荷載性能：
標準：額定荷載下不應產(chǎn)生明顯形變，1.5倍額定荷載下不應產(chǎn)生滑脫。
方法：在額定荷載Fx、Fy或Fz的作用力下，保持1min，不應產(chǎn)生明顯形變；繼續(xù)施加1.5倍額定荷載作用力下，不應產(chǎn)生滑脫。該試驗屬于破壞性試驗。

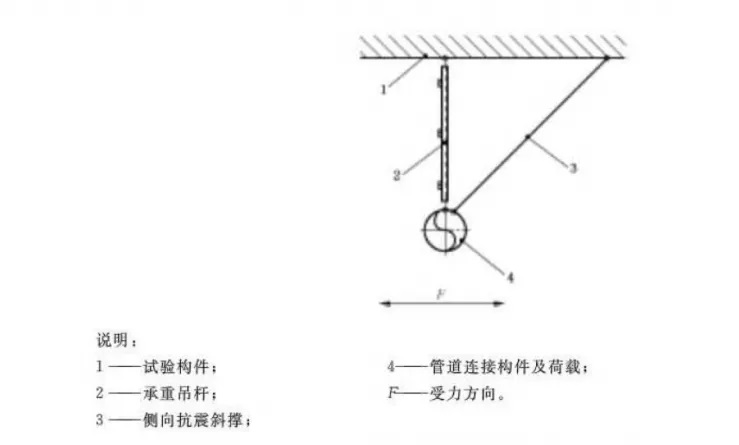

疲勞性能：
標準：經(jīng)過200萬次疲勞試驗，試驗后組件應無裂紋、明顯變形及脫離等現(xiàn)象。
方法：破壞性試驗?？拐鹬У跫馨惭b在疲勞試驗機臺上懸空狀態(tài)，在管道連接件處施加幅值為20.4KG，頻率為3Hz的正弦波。

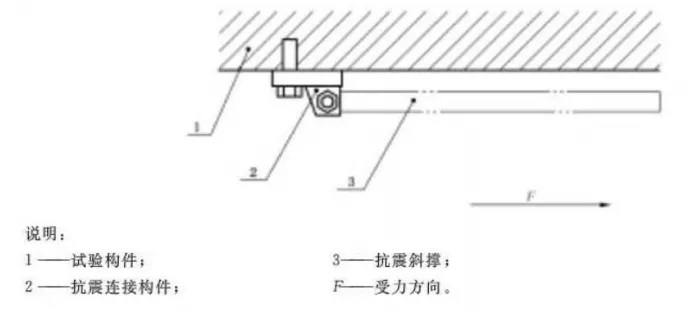

抗震連接構(gòu)件荷載性能：
標準：額定荷載下不應產(chǎn)生明顯形變，1.5倍額定荷載下不應產(chǎn)生滑脫。
方法：在額定荷載作用力下，保持1min，不應產(chǎn)生明顯形變；繼續(xù)施加1.5倍額定荷載作用力，不應產(chǎn)生滑脫。該試驗屬于破壞性試驗。

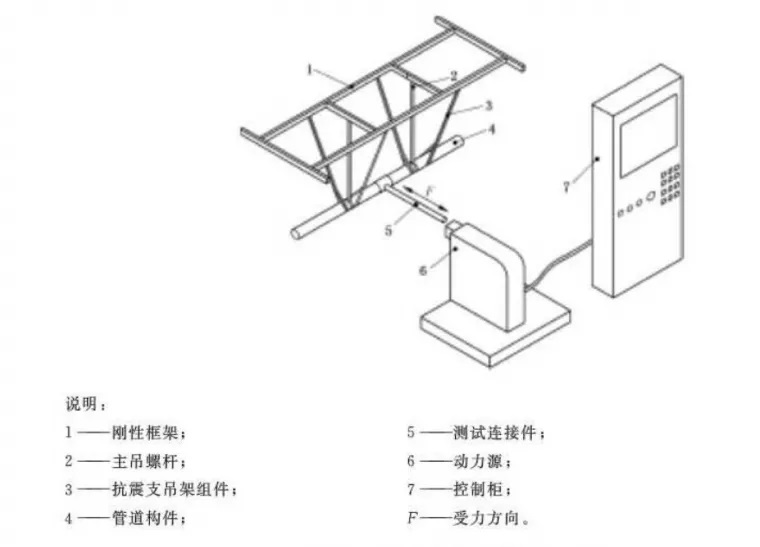

循環(huán)加載性能：
標準：經(jīng)試驗后位移不應大于50mm。
方法：加載頻率為0.1Hz，經(jīng)過15次相同荷載加載后，繼續(xù)受到前次加載幅值的（15/14）1/2次方 遞增循環(huán)荷載，遞增荷載不應低于35次。該試驗屬于破壞性試驗。
防腐性能：
標準：在中性鹽霧試驗后，不應出現(xiàn)紅銹。
方法：破壞性試驗。（按照GB/T 10125規(guī)定）
（1）電鍍，不應低于90h的中性鹽霧試驗。
（2）熱浸鍍，不低于480h的中性鹽霧試驗。
（3）鋅鉻涂層，不低于1200h的中性鹽霧試驗。
（4）環(huán)氧噴涂，不低于1200h的中性鹽霧試驗。
（5）不銹鋼，不低于3600h的中性鹽霧試驗。
從CJ/T 476-2015《建筑機電設(shè)備抗震支吊架通用技術(shù)條件》可看出，抗震支架型式試驗項目比出廠試驗項目多，且型式檢驗顯然更加嚴格和苛刻。
耐火性能：
標準：耐火時間不低于180min，試驗后組件不應出現(xiàn)斷裂、明顯變形及脫離等現(xiàn)象。
方法：破壞性試驗?？拐鹬У跫芙M裝后在管道連接件處施加幅值為20.4KG的作用力，按照GB/T 9978.1規(guī)定進行耐火試驗。
浙公網(wǎng)安備 33042402000106號
