金屬材料的理化試驗包含了廣義上的所有力學檢測檢測項目。常見的機械性能，塑性、硬度以及沖擊與韌性和疲勞強度。都需要在專業(yè)的理化試驗機之中完成。具體檢測項目以及檢測作用我們進行一一解答。

金屬材料的變形和應力

金屬材料受外力作用時引起的形狀改變稱為變形。變形分為彈性變形（當外力取消后，變形消失并恢復到原來形狀）和塑性變形（當外力除去后，不能恢復到原來形狀，保留一部分殘余形變）。

當金屬材料受外力作用時，其內(nèi)部還將產(chǎn)生一個與外力相對抗的內(nèi)力，它的大小與外力相等，方向相反。單位截面上的內(nèi)力稱為應力。在拉伸和壓縮時應力用符號σ表示。

σ=P/F

式中：

σ — 應力，MPa;

P — 拉伸外力，N；

F — 試樣的橫截面積，mm2。

2、強度

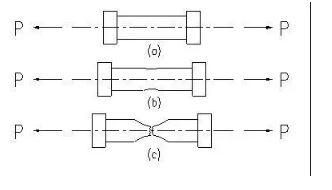

強度是金屬材料抵抗塑性變形或斷裂的能力。強度可通過拉力試驗來測定。將圖（a）所示標準樣安裝在拉力試驗機上，對其施加一個平穩(wěn)而無沖擊逐漸遞增的軸向拉力，隨著拉力的增加試樣產(chǎn)生形變?nèi)鐖D（B）直到斷裂如圖（C）。

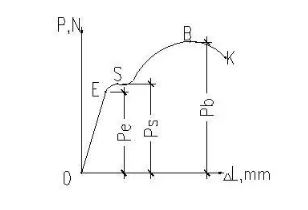

以試樣的受拉力P為縱坐標，伸長值⊿L為橫坐標，給制出拉伸曲線。

金屬材料由彈性變形過渡到塑性變形時的應力稱為彈性極限，用σe表示。

σe=Pe/Fo

式中：

σe— 彈性極限，MPa；

Pe — 材料開始塑性變形時的負荷，N；

Fo — 試樣原橫截面積，mm2 。

OE段的負荷與伸長成線性關系，是材料的彈性變形階段。當負荷超過E點，試樣開始產(chǎn)生塑性變形，這一段曲線幾乎呈水平，表明試樣在拉伸過程中，負荷不增加甚至有降低，試樣繼續(xù)塑性形變，材料喪失了抵抗變形的能力。這種現(xiàn)象稱為屈服。

產(chǎn)生現(xiàn)象時的應力稱為屈服點，用σs表示。

σs=Ps/Fo

式中：

σs — 屈服點，Mpa ；

Ps — 材料產(chǎn)生明顯形變時的負荷，N；

Fo — 試樣原橫截面積，mm2。

負荷超過S點后，形變量隨負荷增加而急劇增加，當過B點，形變部位出現(xiàn)縮頸現(xiàn)象，試樣已不能抵抗外力作用，在K點發(fā)生斷裂。試樣拉斷前能承受的最大負荷 Pb所對應的應力稱為抗拉強度，用σb表示。

σb=  Pb/Fo

式中：

σb — 抗拉強度，Mpa ；

Pb — 試樣拉斷前的最大拉力，N；

Fo — 原橫截面積，mm2。

屈服強度（σs），抗拉強度（σb）和屈強比（屈服強度與抗拉強度的比σs/σb）是評定金屬材料質(zhì)量的重要機械性能指標，是設計和選材的主要依據(jù)之一。

3、塑性

塑性是金屬材料受外力作用時斷裂前產(chǎn)生塑性變形的能力。通常用兩種方法來表示。

（1）  伸長率：

試樣拉斷后標距部分所增加的長度與原標距長度的百分比，用δ表示。

δ=（L1－L0）/L0×100%

式中：

δ — 試樣的伸長率，%；

L1 — 試樣拉斷后標距長度，㎜；

L0 — 試樣原標距長度，㎜。

（2）  斷面收縮率：

試樣拉斷后縮頸處橫截面積的最大縮減量與原截面積的百分比，用φ表示。

φ=（F0-F1）/F0

式中：

φ — 試樣的斷面收縮率，%；

F0 — 試樣原橫截面積，mm2 ；

F1 — 試樣拉斷后縮頸處的最小橫截面積，mm2 。

δ、φ的數(shù)值越大，說明金屬材料的塑性越好，反之亦然。良好的塑性是金屬材料進行塑性加工的必要條件。

4、硬度

硬度是金屬材料抵抗外物壓入其表面的能力，一般說，硬度高的材料耐磨性較好，強度也比較高。硬度是評價金屬材料質(zhì)量的機械性能指標，也是機械零件設計要求的技術條件之一。

生產(chǎn)中有不同的測定方法，常用的有布氏硬度和洛氏硬度。

(1) 布氏硬度：

用一定直徑的鋼球或硬質(zhì)合金球，以相應的試驗力壓入試樣表面，經(jīng)規(guī)定保荷時間后卸除試驗力，測量試樣表面壓痕直徑。以壓痕球狀表面積所承受的平均負荷作為布氏硬度值，用符號HBS（HBW）表示。

式中：

HBS（HBW）— 布氏硬度值，kgf－mm2  ;

P — 加在淬火鋼球上的負荷，kgf；

D — 淬火鋼球直徑，㎜。

壓頭為鋼球時用HBS，適用于布氏硬度值在450以下的材料，如鑄鐵和有色金屬。壓頭為硬質(zhì)合金球時用HBW，適用于布氏硬度值在650以下的材料。

（2）洛氏硬度：

用壓頭壓入的壓痕深度表示材料的硬度值。壓痕越深表示材料越軟，硬度值越低。兩種硬度可以利用特制的表格進行換算。

硬度表示金屬材料在局部范圍內(nèi)對塑性變形的抗力，所以硬度與強度間有一定的換算關系。

5、沖擊韌性

沖擊韌性是金屬材料抗擊沖擊負荷的能力?，F(xiàn)在普通采用一次擺錘沖擊試驗來測定材料的沖擊韌性。

實驗表明，材料受小能量多次重復沖擊的能力，主要取決于材料強度。強度越高，壽命越長，設計中可不必過分追求高沖擊值。

6、疲勞強度

實際中許多工件所承受負荷的方向和大小是周期變化的。這種周期變化的負荷稱為交變負荷。金屬工件在交變負荷作用下，經(jīng)長時間工作而發(fā)生斷裂的現(xiàn)象稱為金屬疲勞。

在交變負荷作用下金屬工件所受應力大小和斷裂前應力交變循環(huán)的次數(shù)有關。應力越大，則斷裂前能隨承受的循環(huán)次數(shù)越低。當鋼鐵材料的循環(huán)次數(shù)達到107，有色金屬的循環(huán)次數(shù)達到108時，若試樣仍不發(fā)生疲勞破壞，其最大應力稱為該材料的疲勞極限。當應力交變循環(huán)對稱時，疲勞極限用σ-1表示。

生產(chǎn)中多數(shù)金屬工件是在交變負荷下工作的，疲勞破壞是破裂的主要形式。因此疲勞強度設計是材料的重要強度計算之一。另外，改善零件結(jié)構(gòu)形狀避免應力集中；降低表面粗糙度；采取表面強化處理等都能有效提高金屬工件的抗疲勞能力。
