緊固件夾雜缺陷金相分析
緊固件及用材中常見的夾雜物缺陷，主要為顆粒球狀氧化物、長(zhǎng)條狀的硫化物、不規(guī)則的多邊形硅酸鹽夾雜物等。判定標(biāo)準(zhǔn)為《GB/T 10516-2005 鋼中非金屬夾雜物含量的測(cè)定方法》。根據(jù)判定標(biāo)準(zhǔn)對(duì)螺栓的縱向剖面進(jìn)行夾雜物評(píng)定。
(1) 42CrMo鋼螺栓的氧化物夾雜
采用《GB/T 10516-2005 》標(biāo)準(zhǔn)，鋼中非金屬夾雜物含量的測(cè)定方法，對(duì)42CrMo鋼螺栓縱向剖面進(jìn)行夾雜物檢查與評(píng)定。
夾雜物主要為顆粒球狀氧化物， 標(biāo)準(zhǔn)判定：DS類（單顆粒球狀類）為2.5級(jí)；D類（球狀氧化物）粗系2級(jí)，細(xì)系2級(jí)，見圖8-100。

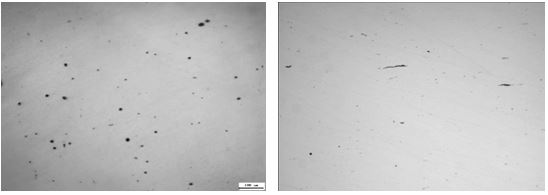

圖8-100 氧化物夾雜 圖8-101 硫化物夾雜和氧化物夾雜
（2）40Cr鋼緊固件的硫化物和氧化物夾雜
對(duì)40Cr鋼螺栓進(jìn)行夾雜物檢查，夾雜物主要為硫化物夾雜、氧化物夾雜。根據(jù)《GB/T 10516-2005 》標(biāo)準(zhǔn)對(duì)螺栓縱向剖面夾雜物判定：A類（硫化物夾雜、細(xì)系）2級(jí)；D類球狀氧化物夾雜為1.5級(jí)。見圖8-101。
（3）螺栓常見的氧化物夾雜
緊固件用材氧化物夾雜（顆粒狀、球狀）根據(jù)標(biāo)準(zhǔn)《GB/T 10516-2005 鋼中非金屬夾雜物含量的測(cè)定方法》判定，見圖8-102。
圖8-102 氧化物夾雜
(4) 35K螺栓用材中的硫化物夾雜
緊固件用材的夾雜物檢查中，硫化物夾雜的現(xiàn)象一般少于氧化物。35K螺栓的夾雜物為硫化物夾雜，根據(jù)《GB/T 10516-2005》標(biāo)準(zhǔn) ，鋼中非金屬夾雜物含量的測(cè)定方法對(duì)硫化物夾雜進(jìn)行判定，硫化物夾雜見圖8-103、圖8-104。

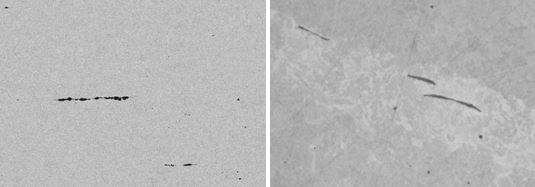

圖8-103 硫化物夾雜 圖8-104 硫化物夾雜
“推薦閱讀”
- 分享：汽輪機(jī)高溫螺栓斷裂原因
- 分享：S30408不銹鋼法蘭開裂原因
- 分享：10.9級(jí)M36風(fēng)電螺栓用鋼的低溫沖擊性能研究現(xiàn)狀
- 分享：４０Cr鋼緊固螺栓斷裂原因分析
- 分享：1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 緊固件典型失效形式及案例解析 | 過載斷裂（上）
- 分享：鍛造工藝對(duì)TiBw增強(qiáng)近α高溫鈦基復(fù)合材料顯微組織的影響
- 分享：車削加工工藝對(duì)EA４T車軸鋼疲勞性能的影響
- 分享：３１６L不銹鋼粉選擇性激光熔化成形工藝 及成形后的性能
浙公網(wǎng)安備 33042402000106號(hào)
