緊固件淬火裂紋綜合分析
（1）SWRCH35K六角頭螺栓頭桿處的淬火裂紋
SWRCH35K六角頭螺栓頭桿處存在淬火裂紋（氧化銹蝕部分），造成螺栓早期斷裂。淬火裂紋斷口見圖7-20。
圖7-20 螺栓淬火裂紋斷口形貌
（2）35鋼內六角圓柱頭螺釘頭桿處淬火裂紋

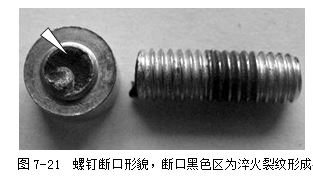

35鋼內六角圓柱頭螺釘頭桿處有淬火裂紋，在安裝力很小時即發生斷裂，位置在螺栓頭桿部結合處。月牙形黑色氧化區域?yàn)榇慊鹆鸭y，見圖7-21。
（3）SWRCH35K六角頭螺栓淬火裂紋

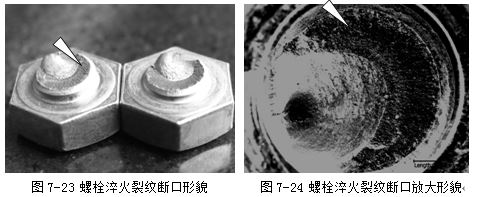

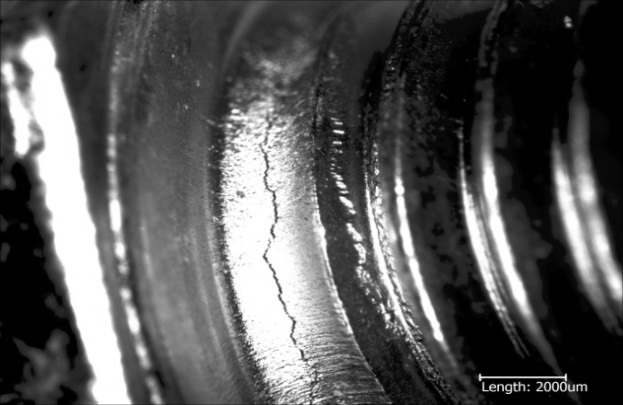

SWRCH35K六角頭螺栓在頭下R處有淬火裂紋，在使用中發生裂紋擴展導致斷裂，斷口呈現氧化銹蝕。螺栓R處表面淬火裂紋（箭頭處）見圖7-22，圖7-23為螺栓淬火裂紋（箭頭處）斷口宏觀形貌，圖7-24為螺栓的淬火裂紋斷口放大。
圖7-22 螺栓R處表面的淬火裂紋形貌
（4） 35鋼六角頭螺栓頭桿處淬火裂紋

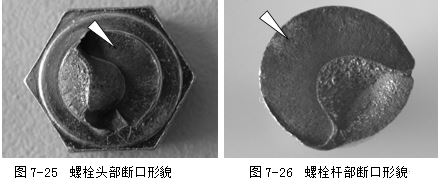

35鋼六角頭螺栓在頭下圓角R處有淬火裂紋，螺栓在裝配時斷裂，斷口處氧化銹蝕部分為淬火裂紋，其頭部和桿部的宏觀斷口特征分別見圖7-25和圖7-26。
（5） 20MnTiB鋼內六角圓柱頭螺釘淬火裂紋

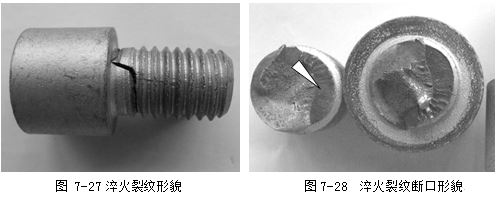

20MnTiB鋼內六角圓柱頭螺釘在安裝扭矩不大的情況下頭桿部結合處發生斷裂。斷口有氧化和污染現象，該區域?yàn)榇慊鹆鸭y，螺釘頭桿處淬火裂紋及斷口分別見圖7-27和圖7-28。
（6）螺栓淬火裂紋
40Cr鋼成品螺栓頭桿部結合處發現裂紋。該螺栓沒有裝配使用，經驗分析為淬火裂紋，見圖7-29。
圖7-29 螺栓頭部與桿部結合處的淬火裂紋
(7) 45鋼六角螺母淬火裂紋開裂

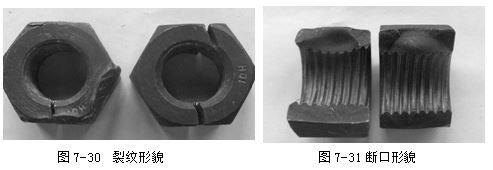

45鋼六角螺母使用中斷裂，斷面一半有氧化銹跡說明裂紋是淬火過程中產生在回火過程中被氧化，在載荷作用下裂紋擴展開裂見圖7-30和圖7-31。
（8） GH2132高溫合金螺栓淬火裂紋
GH2132高溫合金螺栓安裝時在退刀槽與靠近臺階圓角處斷裂，呈脆性斷裂特征，斷口周邊存在氧化區，說明為淬火時發生。斷面無塑性變形；中心區為纖維狀扭斷斷面，見圖7-32。
非淬火裂紋的斷口無氧化區，淬火裂紋和非淬火裂紋的螺栓斷口比較見圖7-33，左面為淬火裂紋斷口。
