高強度螺栓裂紋失效分析
12.9級M8內六角圓柱螺栓，材料為40Cr，螺栓表面發黑涂油處理。螺栓用于固定工作臺，安裝扭矩為50N•m，安裝時在螺紋上涂有固定膠水，安裝5個月后斷裂。

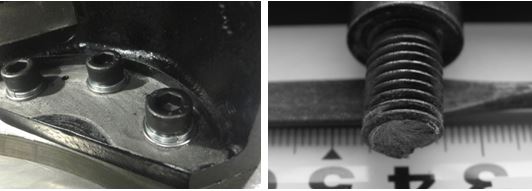

螺栓安裝現場照片，見圖12.1；螺栓斷裂位于螺紋處的螺紋牙底，斷面銹蝕，螺紋部位有白色膠水殘留,螺栓斷裂殘件見圖12-2.
圖12-1 螺栓安裝現場照片 圖12-2 斷裂螺栓宏觀形貌
（1）對斷裂螺栓斷口掃描電鏡分析
斷口無明顯宏觀塑性變形，表面有銹蝕和放射性條紋，根據放射條紋走向可判斷起裂源位于螺栓邊緣，斷面掃描電鏡的宏觀形貌見圖12-3；斷口微觀形貌見圖12-4。
裂紋源處斷口微觀上為典型的冰糖狀沿晶斷口，晶面上有明顯的雞爪痕，存在晶間二次裂紋。
圖12-5所示為裂紋源外側螺紋面微觀形貌，可見表面部分區域表面氧化處理層已經剝落，剝落處表面有針孔狀酸腐蝕。
圖12-6所示為斷面心部微觀形貌，為冰糖狀沿晶斷口，晶面上有大量雞爪痕痕跡。
圖12-7所示為斷口瞬斷區微觀形貌，為韌窩和沿晶混合斷口。
圖12-3 斷面宏觀形貌， 圖12-4 裂紋源處斷口微觀形貌
圖12-5 裂紋源外側螺紋面微觀形貌 圖12-6 斷面心部微觀形貌
圖12-7 瞬斷區微觀形貌
（2） 螺栓材質成分分析
采用直讀光譜法對進行化學成分分析，該螺栓材料為40Cr鋼
（3）氫含量測定
對斷裂殘件進行氫含量測定，螺栓的氫含量較高，邊緣高于心部。心部氫含量：6.6 ppm；邊緣氫含量：9.5ppm。
（4）金相分析
將斷裂螺栓沿軸向剖開制成金相試樣，用4%硝酸酒精溶液腐蝕，其螺紋底部無折疊缺陷，牙頂有輕微折疊，表面碳勢正常，如圖12-8所示。
圖12-9 所示為螺栓心部組織，為回火索氏體和少量鐵素體。
圖12-8 螺紋處表層金相組織 圖12-9 螺栓心部金相組織
螺栓斷口無宏觀塑性變形，斷口微觀形貌以冰糖狀沿晶斷裂為主，晶面上有大量雞爪痕撕裂紋，為典型的氫脆斷口形貌；結合氫含量檢測可判定該螺栓斷裂性質為氫致延遲斷裂。
氫脆斷裂是緊固件產品失效比較常見的形式，零件在低于材料屈服極限的靜應力作用下導致的突發斷裂，具有極大的破壞性，它是由于氫滲入金屬內部導致的損傷。
對斷裂殘件進行氫含量測定，該螺栓材質中氫含量較高，且邊緣高于心部，說明已有大量氫滲入螺栓內部。
對于12.9級高強度螺栓，氫含量達到6ppm以上就有可能引發氫脆，而該螺栓氫含量已遠高于氫脆敏感值。
影響氫脆的因素主要有：鋼的含碳量、顯微組織、鋼的強度及所受應力等。鋼的強度越大，所受應力越大則氫脆敏感性就越高，特別是12.9級高強度螺栓，其氫脆敏感性遠高于10.9級螺栓。
斷口附近螺紋面上局部氧化層剝落處可見針孔狀形貌，說明螺栓曾被酸性介質腐蝕，導致氫滲入其中，這是導致螺栓氫脆斷裂的根本原因。此外，通過分析還發現螺栓氫濃度較高，說明螺栓經過長時間滲氫和氫擴散過程。
根據以上分析，可以得出如下結論與啟示：
(1) 螺栓的斷裂性質是氫致延遲斷裂。
(2) 建議廠商及使用方追溯螺栓生產、使用流程，排查可能接觸酸性介質的環節。
(3) 建議在生產和使用過程中，高強度結構鋼螺栓避免接觸酸性介質。
（4） 如果使用環境可能接觸酸性介質，建議選用不銹鋼螺栓。
