摘 要:研究了2319鋁合金冷金屬過渡焊電弧增材成型試樣沉積態及熱處理態的顯微組織、力 學性能,以及不同溫度對彈性模量的影響。結果表明:沉積態縱向試樣的抗拉強度比橫向試樣小 9.3%,縱向試樣的抗拉強度存在各向異性;熱處理后,試樣的抗拉強度提高了約35%,縱向試樣的 抗拉強度仍然存在各向異性;熱處理后,縱向試樣和橫向試樣的彈性模量基本一致,隨著試驗溫度 的升高,彈性模量均呈下降趨勢。

關鍵詞:電弧增材制造;冷金屬過渡焊;顯微組織;力學性能;彈性模量

中圖分類號:TB31                    文獻標志碼:A                               文章編號:1001-4012(2023)05-0005-04

電弧增材制造(WAAM)是在傳統的焊接工藝 基礎上升級而成的,具體流程為:按照計算機上規劃 好的模型堆積,將材料熔化并沉積成所需要的尺寸, 以達到生產需求[1]。冷金屬過渡焊(CMT)是一種 新型焊接工藝,具有焊接過程弧長控制精確、熱輸入 量小、飛濺少等工藝特點,適用于低熔點金屬的增材 制造[2]。普通的CMT工藝不適合焊接厚度較大的 板材,因此在 CMT 基礎上開發了 CMT+PADV (交流脈沖焊接模式)工藝,該工藝增大了熱輸入,可 以焊接更厚的板材,且表面成型質量更好。

2319鋁合金屬于2系鋁合金,強度和硬度較 高,可進行熱處理,是良好的航空航天工業材料。 2319鋁合金與典型的航空航天用2219鋁合金相 比,化學成分相差不大,但價格較低。目前,國內許 多學者對CMT電弧增材成型2319鋁合金的顯微 組織和力學性能進行了大量的研究,張文明等[3]研 究了送絲速率、焊接速率、層間等待時間等因素對 2319鋁合金成型組織的影響,以獲得最佳成型參 數;任惠圣等[4]對不同熱處理工藝下,CMT電弧增 材成型2319鋁合金構件的組織和力學性能進行了 研究,發 現 熱 處 理 后 構 件 的 最 高 抗 拉 強 度 為 386.2MPa。目 前,國 內 對 CMT 電 弧 增 材 制 造2319鋁合金彈性模量的研究較少。

筆者對 CMT 電弧增材成型2319鋁合金沉積 態及熱處理態的顯微組織、力學性能進行研究,并對 不同溫度下試樣彈性模量的變化情況進行研究,結 果可為提高 CMT電弧增材成型2319鋁合金的力 學性能提供理論基礎。

1 試驗材料及方法

1.1 試驗材料

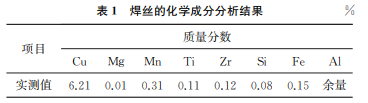

采用直徑為1.2mm 的ER2319鋁合金焊絲進 行試驗,基板厚度為30mm,材料為 AA2219鋁合 金,試驗前用丙酮脫脂對基板進行清洗,然后拋光。 焊絲的化學成分分析結果如表1所示。

1.2 試驗方法

1.2.1 成型工藝及熱處理

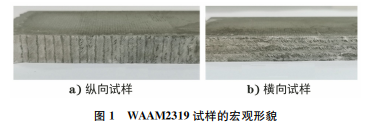

采用電弧增材成型方式制備2319鋁合金試樣 (WAAM2319),成 型 方 式 為 CMT + PADV。 WAAM2319試樣的宏觀形貌如圖1所示,分為縱 向試樣和橫向試樣。

WAAM2319試樣的熱處理方法為:固溶處理, 將試樣放置在馬弗爐中,隨爐升溫至535 ℃,保溫 1h,從爐中取出后立即進行水淬;人工時效,將試樣 隨爐升溫至175℃,保溫6h,隨爐冷卻至室溫。

1.2.2 力學性能測試

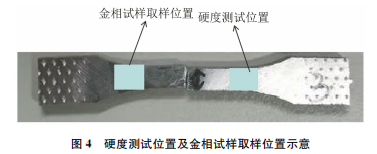

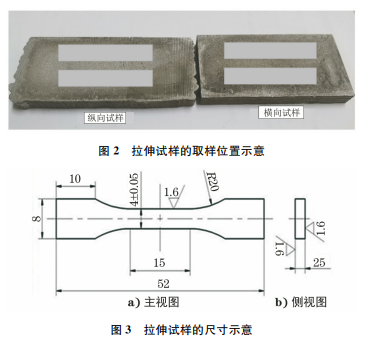

拉伸試樣的取樣位置如圖2所示,拉伸試樣的 尺寸如圖3所示。取拉伸試驗完成后的試樣進行硬 度測 試,測 試 位 置 如 圖 4 所 示。拉 伸 試 驗 在 INSTRON5982型萬能拉伸試驗機上進行。采用 HB-300C型布氏硬度計進行硬度測試,每個試樣測 3個點并取平均值。

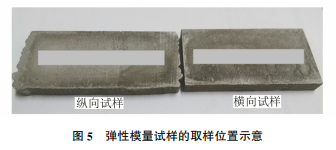

彈性模量試樣的取樣位置如圖5所示。使用 RFDA HT1600-DS型高溫彈性模量測試儀進行測 試,測試溫度分別為室溫、100℃和150℃,彈性模量試樣為80mm×20mm×4mm(長度×寬度× 高度)的板狀試樣,每個方向測量兩個試樣,每個試 樣測量3次,然后取平均值。

1.2.3 金相檢驗

金相試樣的取樣位置如圖4所示,將試樣進行樹 脂熱鑲后,分別用粒度為240,600,1200,2000目 (1目=25.4mm)的水磨砂紙在流水下進行打磨,然 后依次用粒度為9μm和3μm的金剛石研磨膏進行 粗拋光,最后用粒度小于0.05μm的硅膠懸濁液進行 精拋光,得到鏡面試樣,用乙醇沖洗并吹干。用 ImagerM2m型光學顯微鏡對試樣進行金相檢驗。

2 試驗結果與討論

2.1 金相檢驗

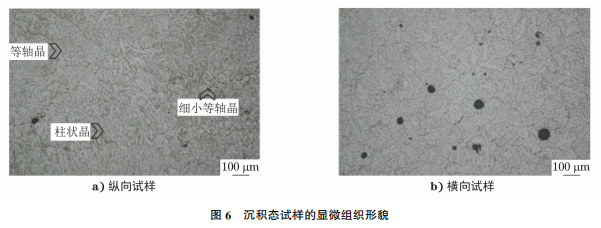

沉積態試樣的顯微組織形貌如圖6所示。由圖6 可知:縱向試樣的組織出現分層,形態為較大等軸枝晶、柱狀晶和細小等軸晶;橫向試樣的組織為等軸晶。

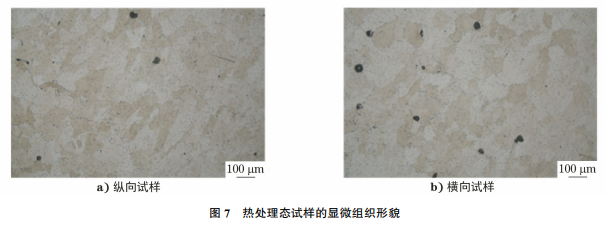

熱處理態試樣的顯微組織形貌如圖7所示。由圖 7可知:組織中存在的枝晶及晶間、晶內的第二相顆粒 在熱處理后基本消失,晶粒尺寸較均勻,且較大。

試樣中氣孔的微觀形貌如圖8所示,可見試樣 中氣孔尺寸較小,大部分氣孔的直徑小于80μm,氣 孔呈圓形,且單獨分布。

2.2 力學性能測試

2.2.1 拉伸試驗

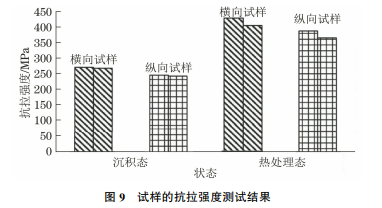

試樣的抗拉強度測試結果如圖9所示,可見沉 積態試樣的抗拉強度在同一方向上分布均勻,縱向 試樣的抗拉強度比橫向試樣的抗拉強度小9.3%, 縱向試樣的抗拉強度存在各向異性;熱處理態試樣 的抗拉強度較沉積態試樣的抗拉強度提高了約 35%,縱向試樣的抗拉強度比橫向試樣的抗拉強度 小9.7%,縱向試樣的抗拉強度存在各向異性。

2.2.2 硬度測試

試樣的硬度測試結果如圖10所示,可見沉積態試樣的硬度在同一方向上差距較小,且分布均勻,縱 向試樣的硬度與橫向試樣的硬度基本一致;熱處理 態試樣較沉積態試樣的硬度提高了約40%,且縱向 試樣的硬度與橫向試樣的硬度基本一致,存在較小 的各向異性。

2.2.3 彈性模量測試

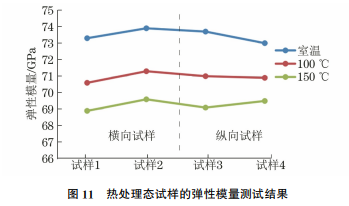

熱處理態試樣的彈性模量測試結果如圖11所 示,可見縱向試樣和橫向試樣的彈性模量基本一致, 隨著試驗溫度的升高,彈性模量均呈下降趨勢。

3 綜合分析

由金相檢驗結果可知:沉積態縱向試樣的組織 出現分層,原因是當焊縫發生凝固時,下一層焊縫會 使已經凝固的焊縫重新熔化,而 WAAM 是層層堆 積的過程,層間的熱循環比較復雜,焊縫熔池凝固是 一個典型的非平衡凝固過程,各層間經歷了多次重 熔,散熱變慢,且熱輸入增加,導致液態金屬的停留 時間變長,晶粒尺寸變大,最終形成了較大等軸晶和 柱狀晶;層間重熔過程中,有小部分區域迅速冷卻, 最終形成了細小等軸晶;增材成型過程中,橫向試樣 的受熱比較均勻,其顯微組織以等軸晶為主。經熱 處理后,附著在晶界上的大部分共晶物顆粒發生溶 解,擴散進入鋁基體,Cu原子在鋁基體中的極限固 溶度小于合金中的Cu原子含量,有一部分Cu原子 無法溶解,固溶處理后仍然以 Al-Cu化合物的形式 存在,因此熱處理態試樣的基體上仍均勻分布有顆 粒狀第二相,顆粒狀第二相為θ(Al2Cu)相。試樣中 的氣孔大部分是氫氣孔,還有少部分是凝固過程中, 因晶間金屬補充不及時而形成的孔洞。在電弧的高 溫作用下,絲材中殘留的水分、油脂和碳?xì)湮廴疚镅? 速分解為氫原子并進入熔池,最終形成氣孔,同時氫 氣孔會依附在第二相顆?；蛑П鄣刃魏速|(zhì)點處, 在凝固前形核并長大。試樣中大量形狀不規則的共 晶物和枝晶組織會為氣孔提供形核質點,促進其形 核并脫離,但是細小的枝晶會阻礙氣孔相互合并,因 此試樣中氣孔的尺寸較小。

由力學性能測試結果可知:熱處理態試樣的抗 拉強度較高,原因是熱處理過程中,形成了高溫固溶 體,在隨后的時效處理過程中,冷卻速率較快,高溫 固溶體形成了具有大量空位的Cu溶質原子過飽和固溶體,多余的Cu原子從晶界處析出,形成了析出 強化[5-7]。縱向試樣的力學性能存在各向異性,原因 是試樣經熱處理后,在Cu原子的析出強化作用下, 試樣的抗拉強度升高,熱處理后縱向試樣仍然存在 尺寸較大的柱狀晶,橫向試樣為尺寸較小的等軸晶, 因此縱向試樣的抗拉強度低于橫向試樣的抗拉強 度。彈性模量反映了原子間結合力的大小,隨著試 驗溫度升高,原子間的間距增大,原子間的結合力減 弱,彈性模量降低[8]。

4 結論

WAAM2319沉積態和熱處理態縱向試樣的抗 拉強度存在各向異性,原因是縱向試樣的組織不均 勻,存在分層現象。熱處理后,試樣的抗拉強度和硬 度升高,原因是試樣經熱處理后,存在Cu原子的析 出強化作用。熱處理后,縱向試樣和橫向試樣的彈 性模量基本一致,隨著試驗溫度的升高,彈性模量均 呈下降趨勢。

參考文獻:

[1] 曹嘉明.電弧熔絲增材制造高強鋼零件工藝基礎研究 [D].武漢:華中科技大學,2017.

[2] 顧江龍.CMT工藝增材制造 Al-Cu-(Mg)合金的組織 與性能的研究[D].沈陽:東北大學,2016.

[3] 張文明,韓嘉偉.2319鋁合金電弧增材制造成型和組 織[J].沈陽大學學報(自然科學版),2020,32(3): 194-199.

[4] 任惠圣,靳鵬,康克新,等.2319鋁合金電弧增材熱處 理工藝及性能研究[J].金屬加工(熱加工),2021 (10):6-11.

[5] BAIJ Y,FAN C L,LIN S B,etal.Mechanical propertiesandfracturebehaviorsof GTA-additive manufactured 2219-Al after an especial heat treatment[J].JournalofMaterialsEngineeringand Performance,2017,26(4):1808-1816.

[6] CONGBQ,DINGJL,WILLIAMSS.Effectofarc modeincold metaltransferprocessonporosityof additivelymanufactured Al-6.3%Cualloy[J].The InternationalJournal of Advanced Manufacturing Technology,2015,76(9):1593-1606.

[7] 張先鋒,楊曉,王真鐘,等.影響鋁合金彈性模量測量 精度的因素[J].理化檢驗(物理分冊),2021,57(1): 32-34.

[8] 潘留仙,焦善慶,杜小勇.高溫下常用合金材料線脹系 數、楊氏模量與溫度的關系[J].湖南師范大學自然科 學學報,2000,23(2):47-51.
