常見鋼制緊固件螺栓金相分析
常用緊固件螺栓常用原材料主要為碳鋼和結(jié)構(gòu)鋼，為了滿足緊固件的成型和加工，要求碳鋼和結(jié)構(gòu)鋼的強度和硬度在一定的工藝范圍內(nèi)。
為了滿足緊固件的工藝要求，碳鋼和結(jié)構(gòu)鋼原材料采用正火、退火、球化退火，其中的一種熱處理方法進(jìn)行處理。
正火處理后的金相組織為鐵素體＋片狀珠光體；
退火處理后的金相組織為鐵素體＋珠光體；
球化退火處理后的金相組織為鐵素體＋粒狀珠光體或鐵素體＋球狀珠光體。
(1) 25鋼原材料正火態(tài)金相組織為鐵素體＋片狀珠光體, 見圖5-67(a,b)。
a 100× b 400×
圖5-67 25鋼原材料正火態(tài)金相組織
（3） 35鋼原材料退火態(tài)金相組織為鐵素體＋珠光體, 見圖5-68。
圖5-68 35鋼原材料正火態(tài)金相組織 100×
（4） 35鋼原材料球化退火態(tài)金相組織為鐵素體＋球狀珠光體,見圖5-69。
圖5-69 35鋼原材料球化退火態(tài)金相組織 400×

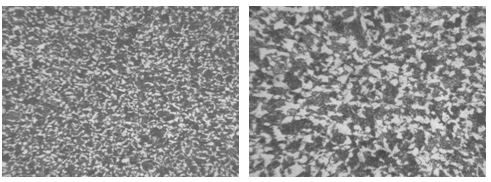

(5) 45鋼原材料正火態(tài)金相組織為鐵素體＋片狀珠光體,，見圖5-70(a,b)。
a 100× b 400×
圖5-70 45鋼原材料正火態(tài)金相組織
下一篇：38Cr絲套熱處理金相分析簡介
上一篇：銅合金螺栓金相成分分析
浙公網(wǎng)安備 33042402000106號
