常見鋼材金相形貌介紹

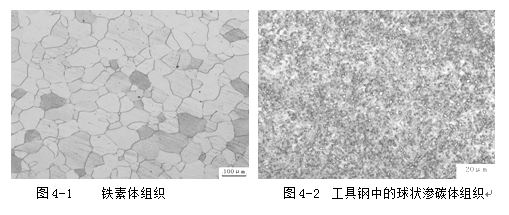

（1）鐵素體組織見圖4-1。
（2）球狀滲碳體組織見圖4-2。

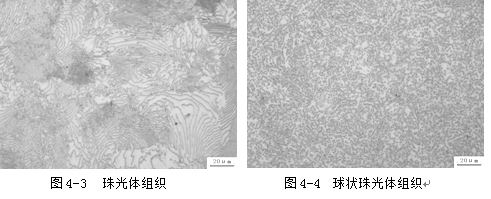

（3）珠光體組織見圖4-3。
（4）球狀珠光體組織見圖4-4。

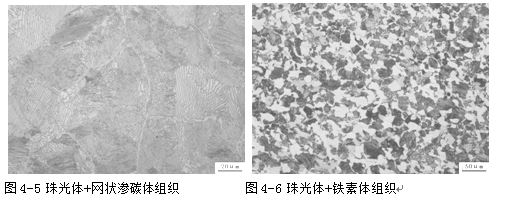

（5）珠光體+網(wǎng)狀滲碳體組織見圖4-5。
（6）珠光體+鐵素體組織見圖4-6。
（7） 淬火馬氏體組織見圖4-7。
（8） 片狀馬氏體組織見圖4-8。
（9）鐵素體+馬氏體組織見圖4-9。
（10）屈氏體+馬氏體組織見圖4-10。

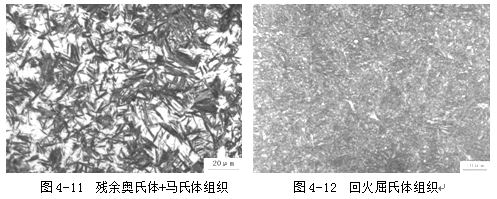

（11）下貝氏體組織見圖4-11。
（12）回火屈氏體組織見圖4-12。

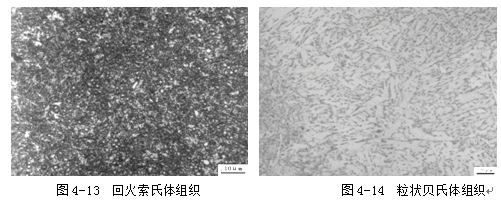

（13）回火索氏體組織見圖4-13。
（14）粒狀貝氏體組織見圖4-14。

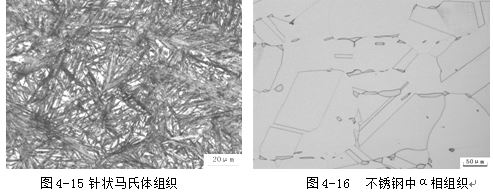

（15）針狀馬氏體組織見圖4-15。
（16）不銹鋼中的α相組織見圖4-16。

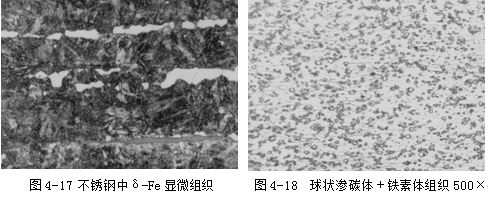

（17）不銹鋼中δ－Fe顯微組織見圖4-17。
（18） 低碳鋼球化退火組織見圖4-18。
（19）碳鋼不正常的退火組織

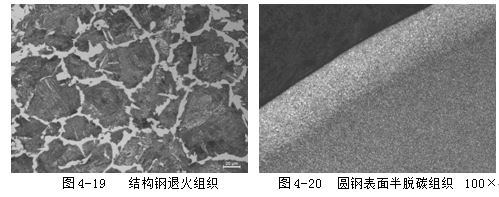

碳鋼不正常退火組織為網(wǎng)狀鐵素體+針狀鐵素體+珠光體組織，見圖4-19。
（20）結(jié)構(gòu)鋼圓鋼棒材表面半脫碳組織
結(jié)構(gòu)鋼圓鋼棒材表面半脫碳，表面半脫碳組織，見圖4-20。
（21）低合金鋼的滲碳組織
低合金鋼的滲碳組織見圖4-21。
浙公網(wǎng)安備 33042402000106號
