45鋼六角頭螺栓淬火裂紋失效分析
因熱處理造成的缺陷較多，如淬火裂紋、脫碳、過熱、過燒、晶間腐蝕、粗大晶粒組織等，其中，脫碳、過熱、過燒、晶間腐蝕、粗大晶粒組織等很好判定，只有淬火裂紋的判定有一定的特殊性。
淬火裂紋為表面開口缺陷，由表及里擴(kuò)展，末端尖細(xì)，走勢有力，沿晶和穿晶擴(kuò)展，兩側(cè)耦合明顯，兩側(cè)組織基本一致，且無脫碳現(xiàn)象。
（1） 45鋼六角螺母熱處理淬火裂紋
45鋼六角螺母淬火后表面螺紋處發(fā)現(xiàn)裂紋，裂紋自螺母外表面逐漸向里延伸，裂紋尾部尖細(xì)，且出現(xiàn)分支，高倍下呈沿晶、穿晶開裂，裂紋兩側(cè)無脫碳現(xiàn)象，這些現(xiàn)象均屬于淬火裂紋的特征，見圖8-1和圖8-2。

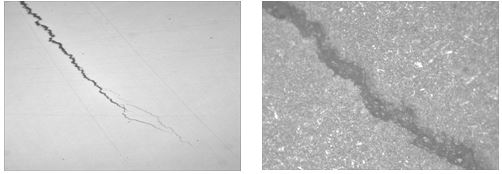

圖8-1 螺母淬火裂紋未腐蝕 圖8-2 螺母淬火裂紋局部放大 500×
（2） 45鋼六角頭螺栓頭下R處的淬火裂紋
45鋼六角頭螺栓熱處理后發(fā)現(xiàn)頭下圓角R處有裂紋，該裂紋不是原材料裂紋和加工裂紋，裂紋形貌特征呈現(xiàn)淬火裂紋，在淬火時產(chǎn)生，在裝配時斷裂，見圖8-3。
（3） 墊圈表面材料開口缺陷＋淬火裂紋
墊圈表面有一開口缺陷，缺陷為材料缺陷。開口缺陷處的底部，在淬火組織應(yīng)力和熱應(yīng)力的作用下擴(kuò)展為淬火裂紋，見圖8-4。
（4） 六角螺母折疊缺陷＋淬火裂紋
螺母原表面有一缺陷，該缺陷與表面呈一定角度由表及里發(fā)展，裂紋起始端與表面呈一定角度，這是折疊裂紋的典型特征。螺母淬火時在淬火組織應(yīng)力和熱應(yīng)力的作用下折疊裂紋擴(kuò)展為淬火裂紋（折疊裂紋＋淬火裂紋），見圖8-5。
（5）45鋼螺母淬火裂紋
螺母淬火后發(fā)現(xiàn)有裂紋，裂紋走勢剛勁有力，裂紋兩側(cè)無脫碳，說明裂紋不是原材料裂紋和機加工裂紋，裂紋在淬火時產(chǎn)生，見圖8-6。

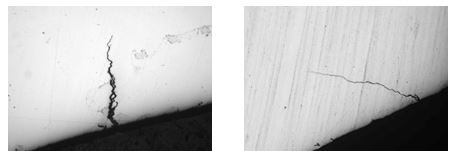

圖8-5 折疊+淬火裂紋拋光態(tài)形貌 圖8-6 淬火裂紋拋光態(tài)形貌
浙公網(wǎng)安備 33042402000106號
