螺釘螺紋的脫碳與半脫碳組織，與熱處理淬火工藝保護(hù)氛圍之間有哪些聯(lián)系，其金相性質(zhì)又有哪些表現(xiàn)形式呢？

螺釘熱處理淬火加熱時(shí)保護(hù)氣氛控制不好，造成螺釘表面及螺紋脫碳，金相檢查螺釘螺紋表面，發(fā)現(xiàn)螺紋表面為半脫碳組織，見圖8-19。

35CrMo 螺栓螺紋全脫碳和半脫碳組織

螺栓熱處理淬火加熱時(shí)保護(hù)氣氛控制不好，造成螺栓表面及螺紋脫碳，金相檢查螺栓螺紋表面，螺栓螺紋表面脫碳，其中螺紋處的脫碳為全脫碳和半脫碳，見圖8-20。

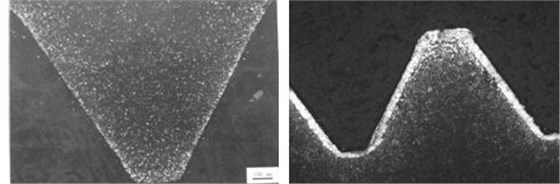

圖8-19 螺栓螺紋表面半脫碳組織 圖8-20螺紋處的全脫碳＋半脫碳組織50×
