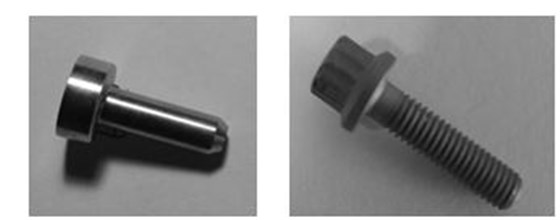

1Cr12Ni2WMoVNb兩種螺栓實物，見圖6-30。

圖6-30 2種不銹鋼螺栓實物形貌

（2）1Cr12Ni2WMoVNb未熱處理螺栓金相組織

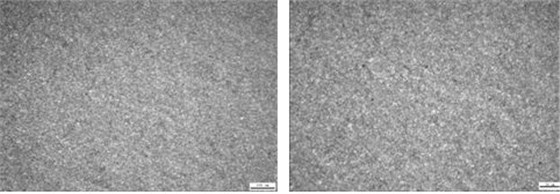

1Cr12Ni2WMoVNb未熱處理半成品螺栓金相組織為退火組織，見圖6-31。

a 100× b 200×

圖6-31 1Cr12Ni2WMoVNb未熱處理半成品螺栓金相組織

（3）1Cr12Ni2WMoVNb 成品螺栓金相組織與熱處理工藝

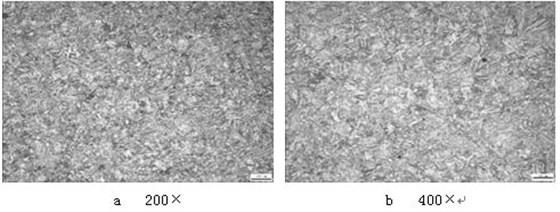

1Cr12Ni2WMoVNb成品螺栓金相組織為回火索氏體組織，見圖6-32。

圖6-32 1Cr12Ni2WMoVNb 螺栓淬火回火金相組織

1Cr12Ni2WMoVNb螺栓熱處理工藝：

淬火： 1150℃ 90 min 油冷

回火： 580℃ 2.5h 空冷
