（1）鋁合金2A10鉚釘成品，見圖6-64

圖6-64 鉚釘成品實(shí)物形貌

（2）   鋁合金2A10鉚釘成品金相組織，見圖6-65。

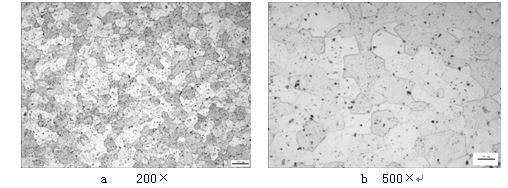

圖6-65  2A10鉚釘成品熱處理的金相組織

2A01鋁合金鉚釘成品的熱處理工藝：固溶：鋁合金淬火爐  498℃ 45min

時(shí)效：自然時(shí)效   96 h
